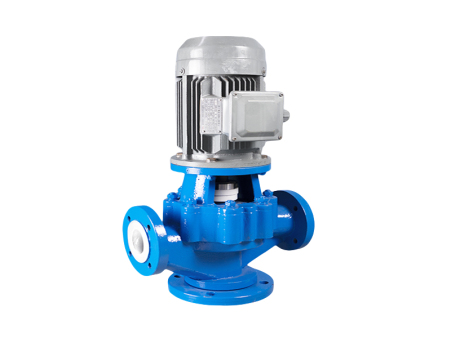

GBF衬氟管道泵

GBF型管道式耐腐蚀离心泵产品的标记、性能和尺寸均采用JB/T6878.1-93，制造技术条件采用JB/T6878.2-93，并参照国内同类产品的*标准设计。

产品特点：

1、GBF系列衬氟管道泵为立式结构，进出口口径相同，且位于同一中心线上；

2、叶轮直接与电机轴连接，节能、低噪音，能有效的平衡泵运转产生的径向和轴向负荷；

3、轴封采用*的外装式波纹管机械密封静环选用氧化铝陶瓷，动环采用四氟填充材料（根据用户特殊工况专配其他材质），耐磨耐腐，密封性好，有效的增长了机械密封的使用寿命；

4、结构简单，易维护，占地面积小，在检修更换叶轮、密封等易损件时，无需拆卸管道。

5、泵为立式结构，进出口口径相同，且位于同一中心线上，如加上防护罩则可置于户外使用。

6、叶轮直接安在电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保持了泵的运行平衡，振动噪音很低。

7、轴封采用普通型和耐颗粒型的机械密封和机械密封组合，耐磨耐腐，能有效地增长机械密封的使用寿命。

8、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

设计特点：

（1）泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩可置于户外使用。

（2）叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。

（3）轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。

（4）安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

（5）可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

（6）可根据管路布置的要求采用泵的竖式和横式安装。

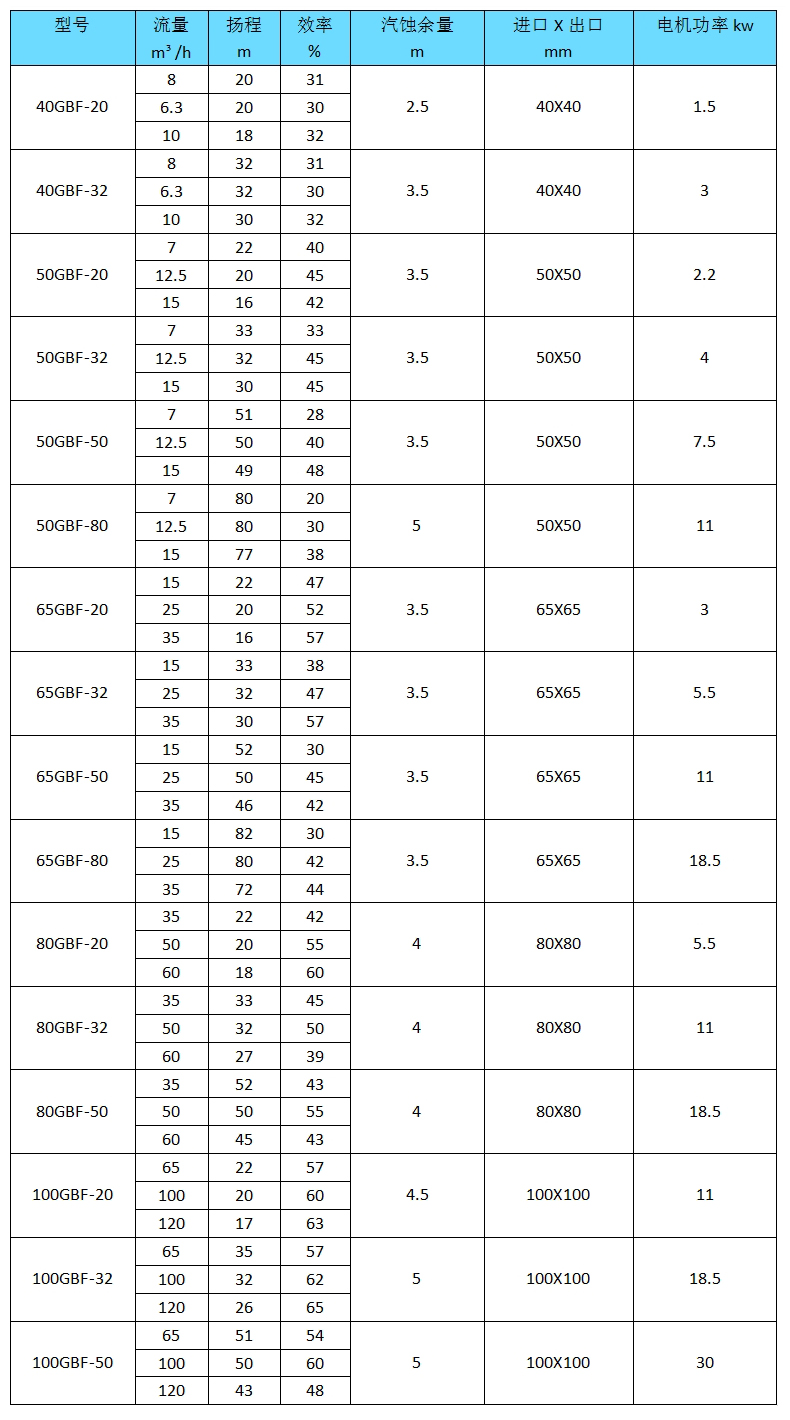

产品参数：

序号
型号
流量
m³/h
扬程
m
效率
%
汽蚀余量
m
进口X出口
mm
电机功率kw

1

40GBF-20
8
20
31

2.5

40X40

1.5
*6.3
20
30
10
18
32

2

40GBF-32
8
32
31

3.5

40X40

3
*6.3
32
30
10
30
32

3

50GBF-20
7
22
40

3.5

50X50

2.2
*12.5
20
45
15
16
42

4

50GBF-32
7
33
33

3.5

50X50


4
*12.5
32
45
15
30
45

5

50GBF-50
7
51
28

3.5

50X50

7.5
*12.5
50
40
15
49
48

6

50GBF-80
7
80
20

5

50X50

11
*12.5
80
30
15
77
38

7

65GBF-20
15
22
47

3.5

65X65

3
*25
20
52
35
16
57

8

65GBF-32
15
33
38

3.5

65X65

5.5

*25
32
47
35
30
57

9

65GBF-50
15
52
30

3.5

65X65

11
*25
50
45
35
46
42

10

65GBF-80
15
82
30

3.5

65X65

18.5
*25
80
42
35
72
44

11

80GBF-20
35
22
42

4

80X80

5.5
*50
20
55
60
18
60

12

80GBF-32
35
33
45

4

80X80

11
*50
32
50
60
27
39

13

80GBF-50
35
52
43

4

80X80

18.5
*50
50
55
60
45
43

14

100GBF-20
65
22
57

4.5

100X100

11
*100
20
60
120
17
63

15

100GBF-32
65
35
57

5

100X100

18.5
*100
32
62
120
26
65

16

100GBF-50
65
51
54

5

100X100

30
*100
50
60
120
43
48
