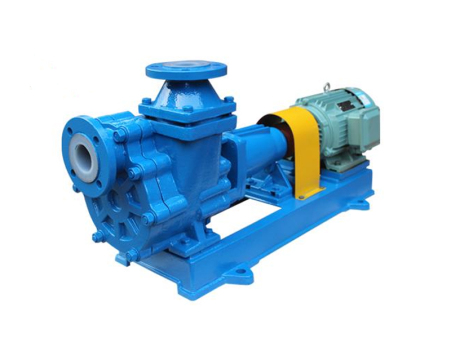

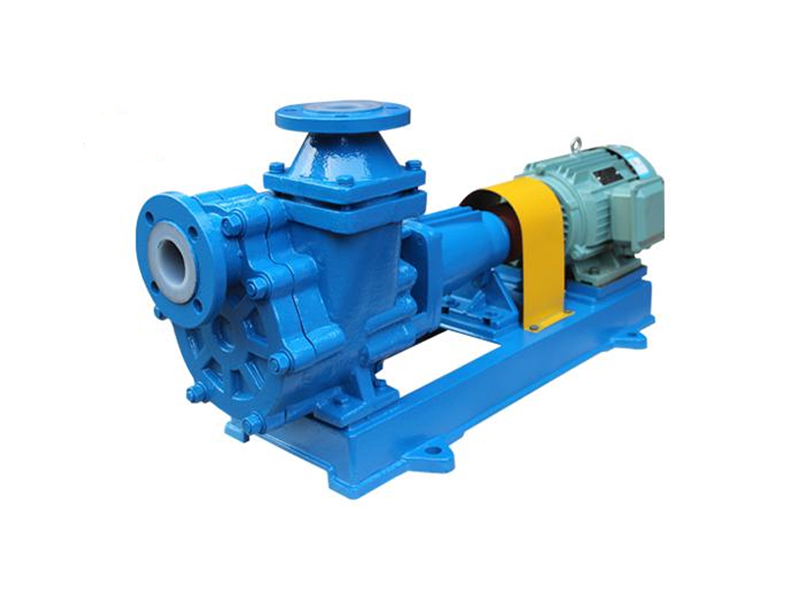

FZB衬氟自吸泵

一、FZB系列衬氟自吸泵产品简介：

FZB型衬氟自吸泵是按标准并非金属泵的工艺设计制造。FZB型衬氟自吸泵泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金 制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用 四氟填充材料，其耐腐耐磨密封性*。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，FZB型氟塑料合金自吸泵具有耐腐、耐磨、耐高 温、不老化、机械强度高、运转平稳、结构合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

二、产品特点：

FZB型衬氟自吸泵突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定，是体型笨重的液下泵的佳选择。

该泵采用目前为的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。

三、产品用途：

FZB型衬氟自吸泵的过流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB自吸泵的用途极为广泛，如：将地下槽中的腐蚀性液体抽送至目标地点，将底端无出口的酸碱槽中的酸碱抽送到目标地点，或用于多个酸槽之间的循环，或用于卸酸等等。

FZB型衬氟自吸泵人性化的设计原理、的工作性能，已成为越来越多的使用单位*的泵设备之一。

四、技术参数：
流量：1.5～60m3/h；
扬程：15～50m；
转速：2900r/min；
功率：1.5～15KW；
直径：25～80mm；
适用温度：-20℃～120℃。

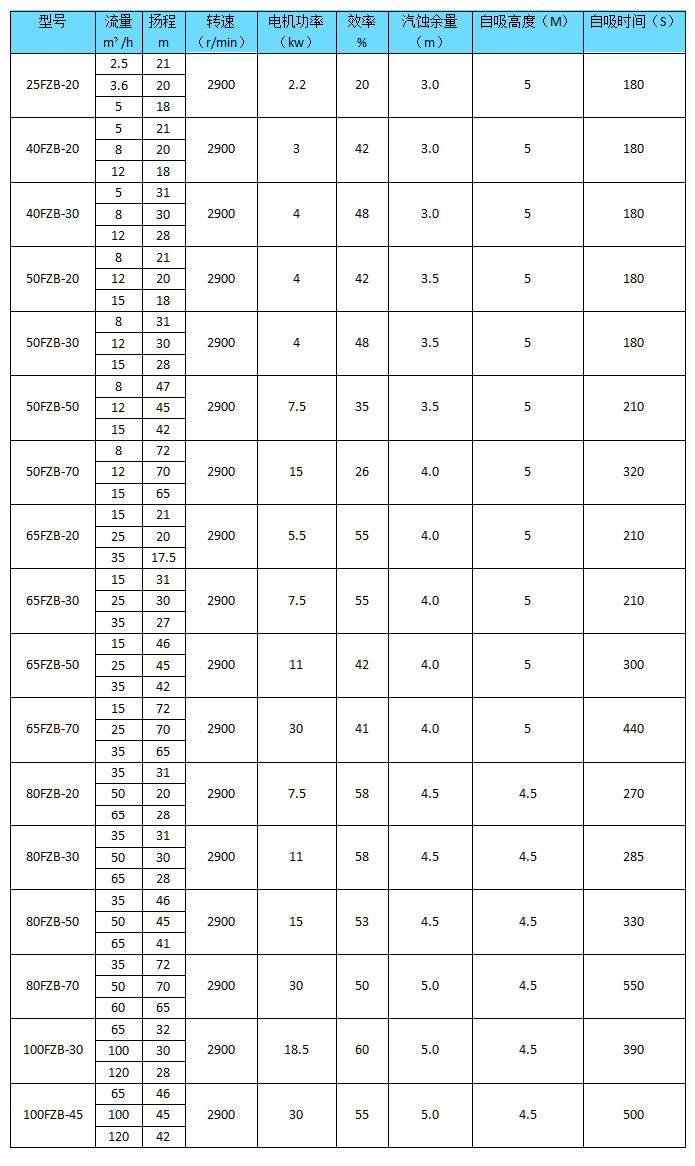

产品参数：

型号
流量
m³/h
扬程
m
转速
（r/min）
电机功率（kw）
效率
%
汽蚀余量（m）
自吸高度（M）
自吸时间（S）

25FZB-20L
2.5
21

2900

2.2

20

3.0

5

180
*3.6
20
5
18

40FZB-20
5
21

2900

3

42

3.0

5

180
*8
20
12
18

40FZB-30L
5
31

2900

4

48

3.0

5

180
*8
30
12
28

50FZB-20
8
21

2900

3

42

3.5

5

180
*12
20
15
18

50FZB-20L
8
21

2900

4

42

3.5

5

180
*12
20
15
18

50FZB-30L
8
31

2900

4

48

3.5

5

180
*12
30
15
28

50FZB-50L
8
47

2900

7.5

35

3.5

5

210
*12
45
15
42

50FZB-70L
8
72

2900

15

26

4.0

5

320
*12
70
15
65

65FZB-20L
15
21

2900

5.5

55

4.0

5

210
*25
20
35
17.5

65FZB-30L
15
31

2900

7.5

55

4.0

5

210
*25
30
35
27

65FZB-50L
15
46

2900

11

42

4.0

5

300
*25
45
35
42

65FZB-70L
15
72

2900

30

41

4.0

5

440
*25
70
35
65

80FZB-20L
35
31

2900

7.5

58

4.5

4.5

270
*50
20
65
28

80FZB-30L
35
31

2900

11

58

4.5

4.5

285
*50
30
65
28

80FZB-50L
35
46

2900

15

53

4.5

4.5

330
*50
45
65
41

80FZB-70L
35
72

2900

30

50

5.0

4.5

550
*50
70
60
65

100FZB-30L
65
32

2900

18.5

60

5.0

4.5

390
*100
30
120
28

100FZB-45L
65
46

2900

30

55

5.0

4.5

500
*100
45
120
42
