UHB-ZK耐磨耐腐砂浆泵

一、产品概述：
UHB-ZK型耐磨耐腐砂浆泵为悬臂式单级、单吸离心泵，其过流部件采用钢衬超高分子量聚乙烯结构，具有较强的耐腐蚀、耐磨性。可输送浓度80%以下的硫酸、50%以下的硝酸、盐酸等积各类酸、碱性、盐的料浆，稀有金属冶炼行业的各种腐蚀性及食品行业中的各种混合型介质。

UHB-ZK型耐腐耐磨砂浆泵专为输送具有腐蚀性且含有细颗粒或有结晶的介质而设计，采用钢衬超高分子量聚乙稀模压成型工艺制造，具有优异的耐腐蚀性和耐磨性能，结构设计为悬臂前开式，叶轮为半开式（无前盖板），增强了流道内的通过性，使介质中的颗粒及杂质很快通过泵腔而不会堵塞，轴封为K型氟橡胶密封环外带冷却水套，兼顾了耐腐与耐磨的双重要求。此系列产品在金属冶炼、钛白粉、精细化工、化肥等行业深受用户好评。

二、产品特点：
UHB-ZK型耐腐耐磨砂浆泵是一种能适应各种不同的工况条件的泵，如输送酸、碱性清液或料浆；冶炼行业各种腐蚀性矿浆；硫酸行业各类稀酸；环保行业各类污水等。该泵既耐腐蚀又耐磨损，在脱硫系统中效果优良，使用范围十分广泛。

具有如下特点： 　

1、强大的耐磨性：过流部件全部采用钢衬超高分子量聚乙烯(UHMW-PE)制造，超高分子量聚乙烯(UHMW-PE)的耐磨性居塑料之首，比尼龙66(PA66)、聚四氟乙烯(PTFE)高4倍，是碳钢、不锈钢耐磨性的7-10倍。

2、强大的耐冲击性：超高分子量聚乙烯的冲击强度位居通用工程塑料之首，是(丙烯腈/丁二烯/苯乙烯)共聚物(ABS)的5倍，且能在零下196℃下保持稳定，这是其它任何塑料所没有的特性。

3、优良的耐腐蚀性：该泵在温度和浓度范围内能耐各种腐蚀性介质(酸、碱、盐)及有机溶剂，在20℃和90℃的80种有机溶剂中浸渍30d。外表无任何反常现象，其它物理性能也几乎没有变化。 　

4、无噪音：超高分子量聚乙烯冲击能吸收性为塑料中最高值，消音性好，从而在输送过程中大限度的减小了液体流动产生的噪音。 　

5、安全可靠：该泵所采用超高分子量聚乙烯(UHMW-PE)化学性能极其稳定，因此亦适合在食品行业使用。 　

6、摩擦系数低：该泵的内部的摩擦系为仅为0.07-0.11，故具有自润滑性。在水润滑条件下，其动摩擦系数比PA66和聚甲醛(POM)低一半。当以滑动或转动形式工作时，比钢和黄铜加了润滑油后的润滑性还要好。 　

7、抗粘性好：超高分子量聚乙烯(UHMW-PE)抗粘性好，抗粘附能力与PTFE相当，因此在输送一些黏度较高的介质时亦表现突出。



三、使用范围：

1、硫酸磷肥业：稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。 　

2、有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送。 　

3、化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。 　

4、氯 碱 业：盐酸、液碱、电解液等。 　

5、水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水）等等。

6、钢铁企业：酸洗系统的硫酸、盐酸岗位、　

7、湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。 　

8、煤炭工业、煤化工中的腐蚀性液体、煤浆的输送，洗选煤配用泵。

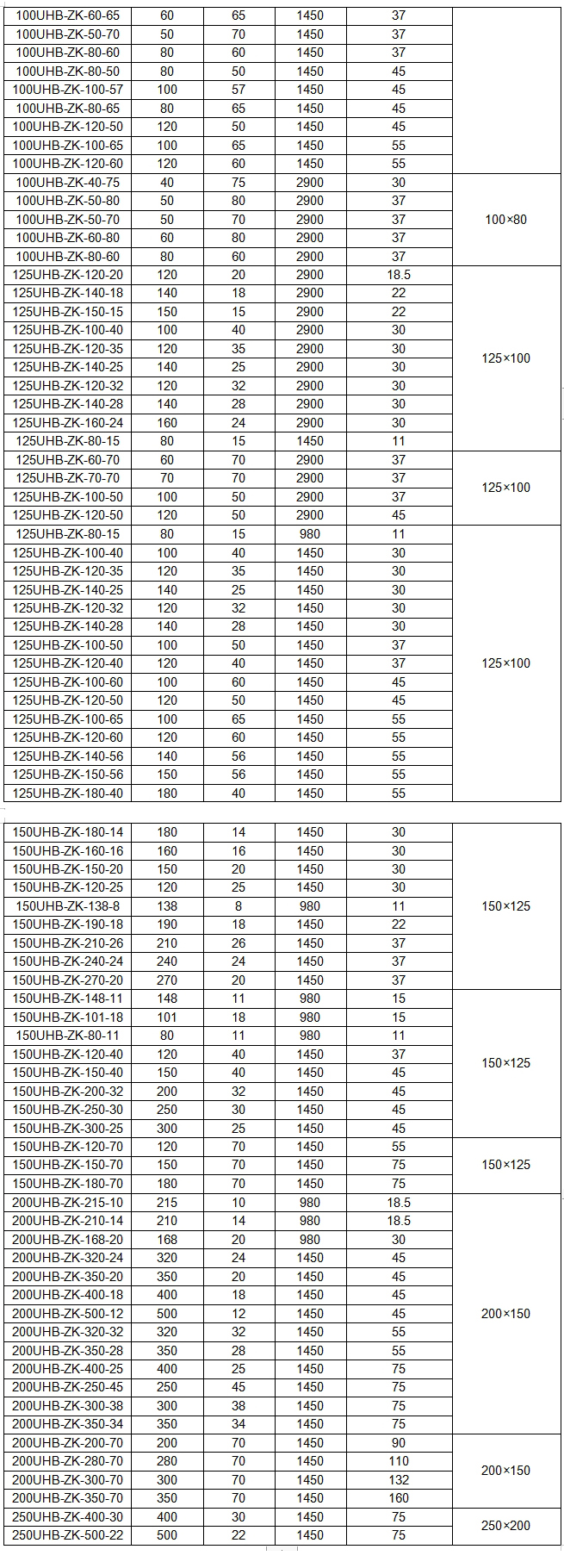

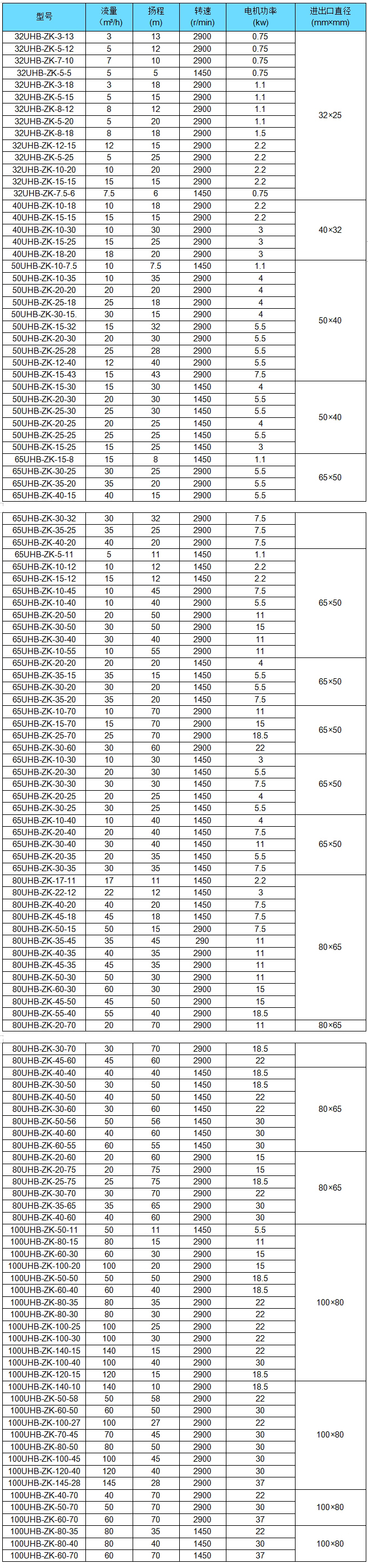

产品参数：

型号
流量
   （m³/h)
扬程
   (m)
转速
   (r/min)
电机功率
(kw)
进出口直径
   (mm×mm)
32UHB-ZK-3-13
3
13
2900
0.75
32×25
32UHB-ZK-5-12
5
12
2900
0.75
32UHB-ZK-7-10
7
10
2900
0.75
32UHB-ZK-5-5
5
5
1450
0.75
32UHB-ZK-3-18
3
18
2900
1.1
32UHB-ZK-5-15
5
15
2900
1.1
32UHB-ZK-8-12
8
12
2900
1.1
32UHB-ZK-5-20
5
20
2900
1.1
32UHB-ZK-8-18
8
18
2900
1.5
32UHB-ZK-12-15
12
15
2900
2.2
32UHB-ZK-5-25
5
25
2900
2.2
32UHB-ZK-10-20
10
20
2900
2.2
32UHB-ZK-15-15
15
15
2900
2.2
32UHB-ZK-7.5-6
7.5
6
1450
0.75
40UHB-ZK-10-18
10
18
2900
2.2
40×32
40UHB-ZK-15-15
15
15
2900
2.2
40UHB-ZK-10-30
10
30
2900
3
40UHB-ZK-15-25
15
25
2900
3
40UHB-ZK-18-20
18
20
2900
3
50UHB-ZK-10-7.5
10
7.5
1450
1.1
50×40
50UHB-ZK-10-35
10
35
2900
4
50UHB-ZK-20-20
20
20
2900
4
50UHB-ZK-25-18
25
18
2900
4
50UHB-ZK-30-15.
30
15
2900
4
50UHB-ZK-15-32
15
32
2900
5.5
50UHB-ZK-20-30
20
30
2900
5.5
50UHB-ZK-25-28
25
28
2900
5.5
50UHB-ZK-12-40
12
40
2900
5.5
50UHB-ZK-15-43
15
43
2900
7.5
50UHB-ZK-15-30
15
30
1450
4
50×40
50UHB-ZK-20-30
20
30
1450
5.5
50UHB-ZK-25-30
25
30
1450
5.5
50UHB-ZK-20-25
20
25
1450
4
50UHB-ZK-25-25
25
25
1450
5.5
50UHB-ZK-15-25
15
25
1450
3
65UHB-ZK-15-8
15
8
1450
1.1
65×50
65UHB-ZK-30-25
30
25
2900
5.5
65UHB-ZK-35-20
35
20
2900
5.5
65UHB-ZK-40-15
40
15
2900
5.5
65UHB-ZK-30-32
30
32
2900
7.5
65UHB-ZK-35-25
35
25
2900
7.5
65UHB-ZK-40-20
40
20
2900
7.5
65UHB-ZK-5-11
5
11
1450
1.1
65×50
65UHB-ZK-10-12
10
12
1450
2.2
65UHB-ZK-15-12
15
12
1450
2.2
65UHB-ZK-10-45
10
45
2900
7.5
65UHB-ZK-10-40
10
40
2900
5.5
65UHB-ZK-20-50
20
50
2900
11
65UHB-ZK-30-50
30
50
2900
15
65UHB-ZK-30-40
30
40
2900
11
65UHB-ZK-10-55
10
55
2900
11
65UHB-ZK-20-20
20
20
1450
4
65×50
65UHB-ZK-35-15
35
15
1450
5.5
65UHB-ZK-30-20
30
20
1450
5.5
65UHB-ZK-35-20
35
20
1450
7.5
65UHB-ZK-10-70
10
70
2900
11
65×50
65UHB-ZK-15-70
15
70
2900
15
65UHB-ZK-25-70
25
70
2900
18.5
65UHB-ZK-30-60
30
60
2900
22
65UHB-ZK-10-30
10
30
1450
3
65×50
65UHB-ZK-20-30
20
30
1450
5.5
65UHB-ZK-30-30
30
30
1450
7.5
65UHB-ZK-20-25
20
25
1450
4
65UHB-ZK-30-25
30
25
1450
5.5
65UHB-ZK-10-40
10
40
1450
4
65×50
65UHB-ZK-20-40
20
40
1450
7.5
65UHB-ZK-30-40
30
40
1450
11
65UHB-ZK-20-35
20
35
1450
5.5
65UHB-ZK-30-35
30
35
1450
7.5
80UHB-ZK-17-11
17
11
1450
2.2
80×65
80UHB-ZK-22-12
22
12
1450
3
80UHB-ZK-40-20
40
20
1450
7.5
80UHB-ZK-45-18
45
18
1450
7.5
80UHB-ZK-50-15
50
15
2900
7.5
80UHB-ZK-35-45
35
45
290
11
80UHB-ZK-40-35
40
35
2900
11
80UHB-ZK-45-35
45
35
2900
11
80UHB-ZK-50-30
50
30
2900
11
80UHB-ZK-60-30
60
30
2900
15
80UHB-ZK-45-50
45
50
2900
15
80UHB-ZK-55-40
55
40
2900
18.5
80UHB-ZK-20-70
20
70
2900
11
80×65
80UHB-ZK-30-70
30
70
2900
18.5
80UHB-ZK-45-60
45
60
2900
22
80UHB-ZK-40-40
40
40
1450
18.5
80×65
80UHB-ZK-30-50
30
50
1450
18.5
80UHB-ZK-40-50
40
50
1450
22
80UHB-ZK-30-60
30
60
1450
22
80UHB-ZK-50-56
50
56
1450
30
80UHB-ZK-40-60
40
60
1450
30
80UHB-ZK-60-55
60
55
1450
30
80UHB-ZK-20-60
20
60
2900
15
80×65
80UHB-ZK-20-75
20
75
2900
15
80UHB-ZK-25-75
25
75
2900
18.5
80UHB-ZK-30-70
30
70
2900
22
80UHB-ZK-35-65
35
65
2900
30
80UHB-ZK-40-60
40
60
2900
30
100UHB-ZK-50-11
50
11
1450
5.5
100×80
100UHB-ZK-80-15
80
15
2900
11
100UHB-ZK-60-30
60
30
2900
15
100UHB-ZK-100-20
100
20
2900
15
100UHB-ZK-50-50
50
50
2900
18.5
100UHB-ZK-60-40
60
40
2900
18.5
100UHB-ZK-80-35
80
35
2900
22
100UHB-ZK-80-30
80
30
2900
22
100UHB-ZK-100-25
100
25
2900
22
100UHB-ZK-100-30
100
30
2900
22
100UHB-ZK-140-15
140
15
2900
22
100UHB-ZK-100-40
100
40
2900
30
100UHB-ZK-120-15
120
15
2900
18.5
100UHB-ZK-140-10
140
10
2900
18.5
100×80
100UHB-ZK-50-58
50
58
2900
22
100UHB-ZK-60-50
60
50
2900
30
100UHB-ZK-100-27
100
27
2900
22
100UHB-ZK-70-45
70
45
2900
30
100UHB-ZK-80-50
80
50
2900
30
100UHB-ZK-100-45
100
45
2900
30
100UHB-ZK-120-40
120
40
2900
30
100UHB-ZK-145-28
145
28
2900
37
100UHB-ZK-40-70
40
70
2900
22
100×80
100UHB-ZK-50-70
50
70
2900
30
100UHB-ZK-60-70
60
70
2900
37
100UHB-ZK-80-35
80
35
1450
22
100×80
100UHB-ZK-80-40
80
40
1450
30
100UHB-ZK-60-70
60
70
1450
37
100UHB-ZK-60-65
60
65
1450
37
100UHB-ZK-50-70
50
70
1450
37
100UHB-ZK-80-60
80
60
1450
37
100UHB-ZK-80-50
80
50
1450
45
100UHB-ZK-100-57
100
57
1450
45
100UHB-ZK-80-65
80
65
1450
45
100UHB-ZK-120-50
120
50
1450
45
100UHB-ZK-100-65
100
65
1450
55
100UHB-ZK-120-60
120
60
1450
55
100UHB-ZK-40-75
40
75
2900
30
100×80
100UHB-ZK-50-80
50
80
2900
37
100UHB-ZK-50-70
50
70
2900
37
100UHB-ZK-60-80
60
80
2900
37
100UHB-ZK-80-60
80
60
2900
37
125UHB-ZK-120-20
120
20
2900
18.5
125×100
125UHB-ZK-140-18
140
18
2900
22
125UHB-ZK-150-15
150
15
2900
22
125UHB-ZK-100-40
100
40
2900
30
125UHB-ZK-120-35
120
35
2900
30
125UHB-ZK-140-25
140
25
2900
30
125UHB-ZK-120-32
120
32
2900
30
125UHB-ZK-140-28
140
28
2900
30
125UHB-ZK-160-24
160
24
2900
30
125UHB-ZK-80-15
80
15
1450
11
125UHB-ZK-60-70
60
70
2900
37
125×100
125UHB-ZK-70-70
70
70
2900
37
125UHB-ZK-100-50
100
50
2900
37
125UHB-ZK-120-50
120
50
2900
45
125UHB-ZK-80-15
80
15
980
11
125×100
125UHB-ZK-100-40
100
40
1450
30
125UHB-ZK-120-35
120
35
1450
30
125UHB-ZK-140-25
140
25
1450
30
125UHB-ZK-120-32
120
32
1450
30
125UHB-ZK-140-28
140
28
1450
30
125UHB-ZK-100-50
100
50
1450
37
125UHB-ZK-120-40
120
40
1450
37
125UHB-ZK-100-60
100
60
1450
45
125UHB-ZK-120-50
120
50
1450
45
125UHB-ZK-100-65
100
65
1450
55
125UHB-ZK-120-60
120
60
1450
55
125UHB-ZK-140-56
140
56
1450
55
125UHB-ZK-150-56
150
56
1450
55
125UHB-ZK-180-40
180
40
1450
55
150UHB-ZK-180-14
180
14
1450
30
150×125
150UHB-ZK-160-16
160
16
1450
30
150UHB-ZK-150-20
150
20
1450
30
150UHB-ZK-120-25
120
25
1450
30
150UHB-ZK-138-8
138
8
980
11
150UHB-ZK-190-18
190
18
1450
22
150UHB-ZK-210-26
210
26
1450
37
150UHB-ZK-240-24
240
24
1450
37
150UHB-ZK-270-20
270
20
1450
37
150UHB-ZK-148-11
148
11
980
15
150×125
150UHB-ZK-101-18
101
18
980
15
150UHB-ZK-80-11
80
11
980
11
150UHB-ZK-120-40
120
40
1450
37
150UHB-ZK-150-40
150
40
1450
45
150UHB-ZK-200-32
200
32
1450
45
150UHB-ZK-250-30
250
30
1450
45
150UHB-ZK-300-25
300
25
1450
45
150UHB-ZK-120-70
120
70
1450
55
150×125
150UHB-ZK-150-70
150
70
1450
75
150UHB-ZK-180-70
180
70
1450
75
200UHB-ZK-215-10
215
10
980
18.5
200×150
200UHB-ZK-210-14
210
14
980
18.5
200UHB-ZK-168-20
168
20
980
30
200UHB-ZK-320-24
320
24
1450
45
200UHB-ZK-350-20
350
20
1450
45
200UHB-ZK-400-18
400
18
1450
45
200UHB-ZK-500-12
500
12
1450
45
200UHB-ZK-320-32
320
32
1450
55
200UHB-ZK-350-28
350
28
1450
55
200UHB-ZK-400-25
400
25
1450
75
200UHB-ZK-250-45
250
45
1450
75
200UHB-ZK-300-38
300
38
1450
75
200UHB-ZK-350-34
350
34
1450
75
200UHB-ZK-200-70
200
70
1450
90
200×150
200UHB-ZK-280-70
280
70
1450
110
200UHB-ZK-300-70
300
70
1450
132
200UHB-ZK-350-70
350
70
1450
160
250UHB-ZK-400-30
400
30
1450
75
250×200
250UHB-ZK-500-22
500
22
1450
75
